水线系统明细
1、 水线组成
（1）主水管根据猪舍水线布局，主水管要比支路管径要大；为方便主管路要与客户预留接口进行对接，要求客户预留好接水口。猪舍内一间/栋主管路上主要有水线前端系统，Y 型过滤器安装时进水方向与过滤器标示箭头方向必须一致。如下图所示：

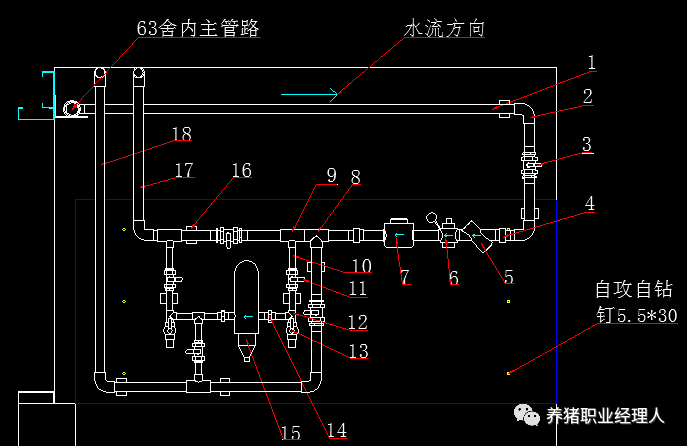

水线前端系统示意图
水线前端零部件明细
根据管路规格进行选择密封材料填充，Φ 32 及以上丝接处管路选用麻和铅油配合使用，Φ32 以下选用生料带进行填充；塑料过滤器外螺纹处选用生料带，不锈钢根据规格选用麻和铅油。

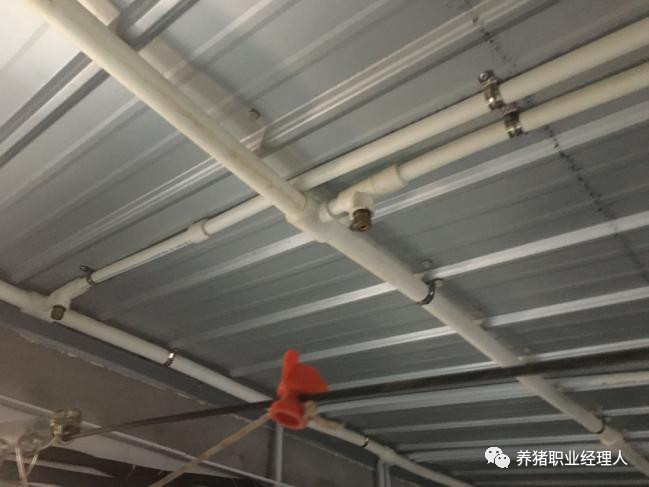

（2）水线支路水线支路的数目及规格根据方案图进行安装、配备，每条支路需安装独立球阀进行单独控制该支路水线的开启和关闭。水线支路固定一般采用不锈钢管码或钢丝绳悬吊，如下图所示：
支路安装

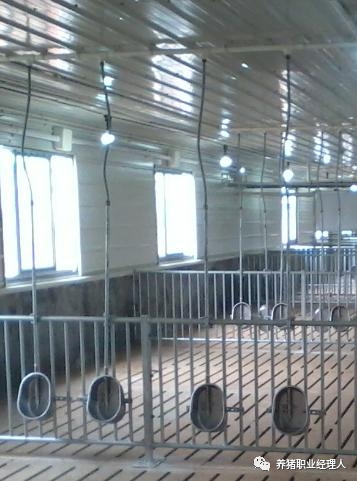

（3）下水管、饮水器下水管、饮水器是从水线支路往猪栏内引下水口，基于猪舍及栏位的不同，饮水器及下水口的数量也会有所改变。水线支路下水口由 PVC 软管、镀锌管以及快速接头组成。与 PVC 软管连接的钢管为 4 分管，钢管两端套丝且丝长 20mm。钢管用固定件固定在栏片上，饮水器通过丝接在镀锌管上；螺纹之间通过生料带缠绕，要求至少缠绕 10 圈，并且不漏水；铜接头、铜三通处用液体生料带，水管与水碗、直接与水管、弯头与水管、饮水器其它选用生料带。
下水口及饮水器
（4）冲圈口 冲圈口是为冲圈预留的接水口，每间舍内都应预留。冲圈口的位置及数量无固定的要求，可以根据方案图进行安装和配备。冲圈口的固定根据不同的猪舍分开要求，分娩舍要求固定到两排栏靠近过道侧，其它猪舍根据要求固定到规定位置。如下图圆钢大栏固定
1-三通 2-分支水管 3-球阀 4-U 型卡及固定件 5-水管固定件 6、7-固定件
图 2-5 冲圈及固定图示
（5）湿帘补水湿帘在使用的过程中，水会减少。我们在设计的时候一般在就近的主水管路上连接一段水管接到湿帘水槽中；为了防止主管路到舍外球阀处水管由于温度低而冻住，需在主管路转湿帘补水支路上多预留一个球阀进行控制放水。
1-主水路 2-变径三通 3-球阀 4-分支路水管
图 2-6 接湿帘补水图示
（未完待续）
