浅谈现代化猪场三维数字化设计
——Altizure实景三维建模
前段时间有朋友在猪舍控微信公众号上发表了《现代化猪场三维数字化设计展望》的文章，反响还不错。
笔者公司地处祖国西南，从事于猪场建设业务（含设备）。我们客户的猪场绝大多数都是在山区或者丘陵地区，地形条件复杂，随着生物安全要求的提高，对整场的总平规划、细节设计的要求也越来越高。因此为了更好的服务于客户，我们尝试通过三维设计来取代传统的二维平面设计。
养猪场从前期选址、到项目规划、到猪舍布局、到舍内设计再到最后的项目安装，这是一个复杂而专业的过程。因此我们在做猪场的三维设计时我们运用了如下软件工具：
接下来笔者将以连载的形式陆续为大家介绍下这些软件在实际中的运用。本期将为大家分享几个猪场场地建模的几个案例。
猪场选址大多都在偏远地区、山高林密，人员进入很困难。以往大家选地都靠人工现场考察，而现场往往又只能观察到选址一角，不能对猪场的整体做一个很完整的规划设计。后来我们可以使用谷歌地图、奥维地图、航拍等方式对现场进行初步规划，不过卫星图受限于地图更新不及时、航拍受限于不立体、尺寸比例误差。都不能最精确、最直观的展示猪场所在地的地势关系。而Altizure实景三维建模将解决大家的苦恼。
Altizure实景三维建模简单来说就是利用无人机对坐在地块进行多点位、多角度的航拍建模工具。Altizure实景三维建模分为两个步骤：
1、场地航拍；
2、场地Altizure建模；
3、场地导入Altizure星球；
4、各功能圈舍、生活区等Revit建模；
5、圈舍和生活区等导入Altizure建模；
6、圈舍和生活区等导入Altizure星球;
7、在Altizure星球上规划场区各道路（净道、污道、连廊等）、围墙、辅助设施等。
我们用一个案例来进行说明。

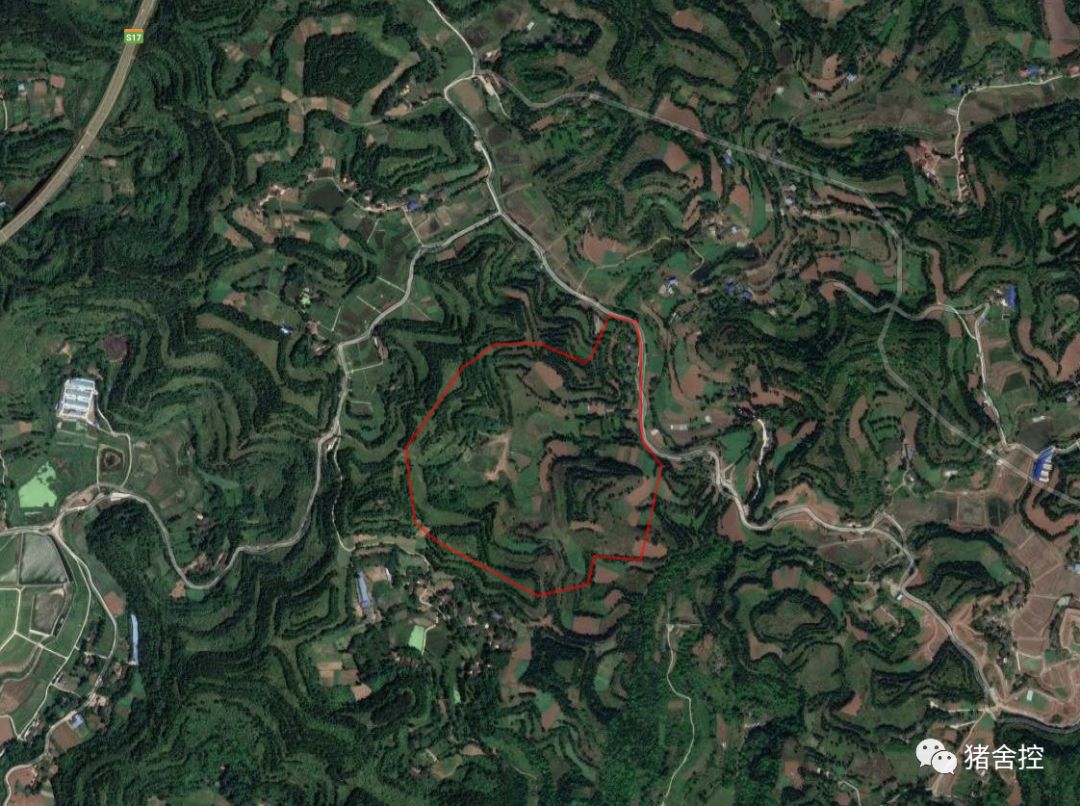

一个新猪场选址红线范围在卫星地图中的位置

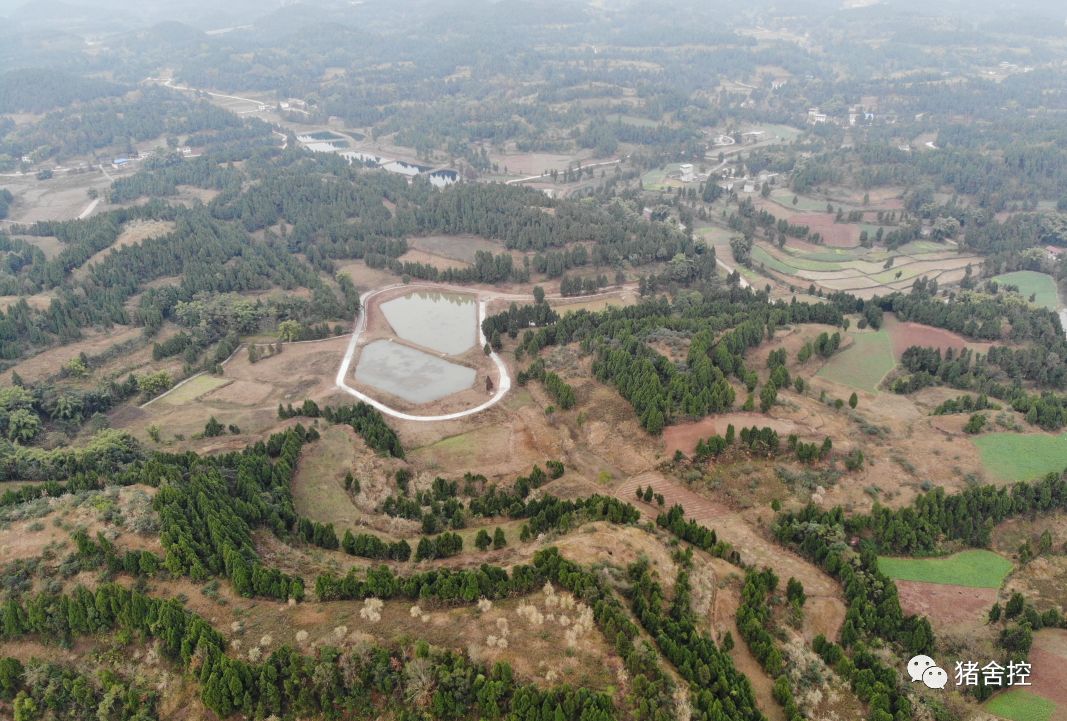

现场航拍图

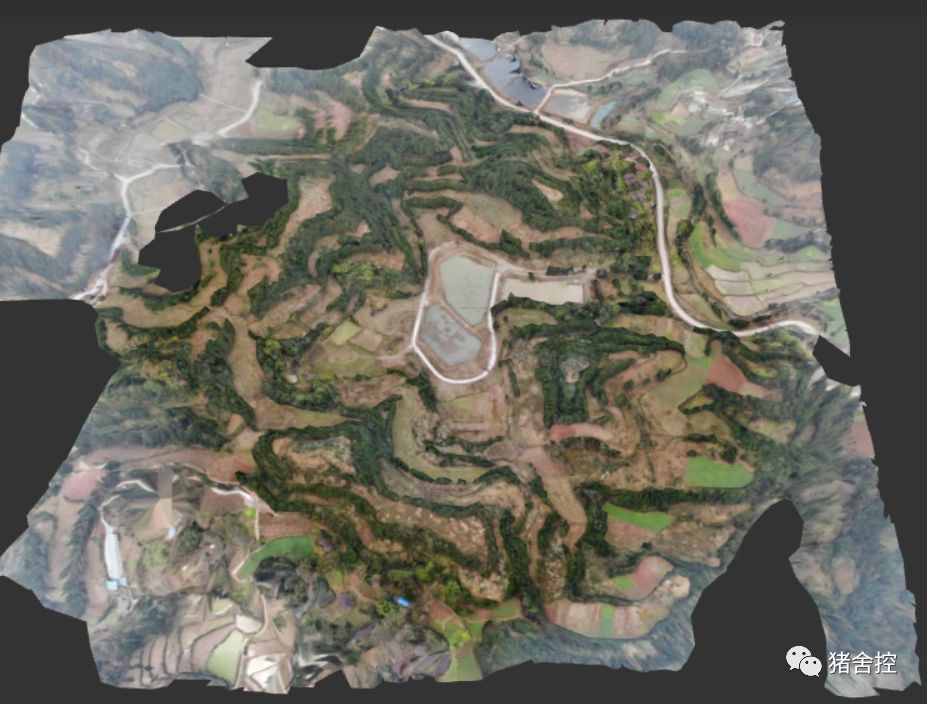

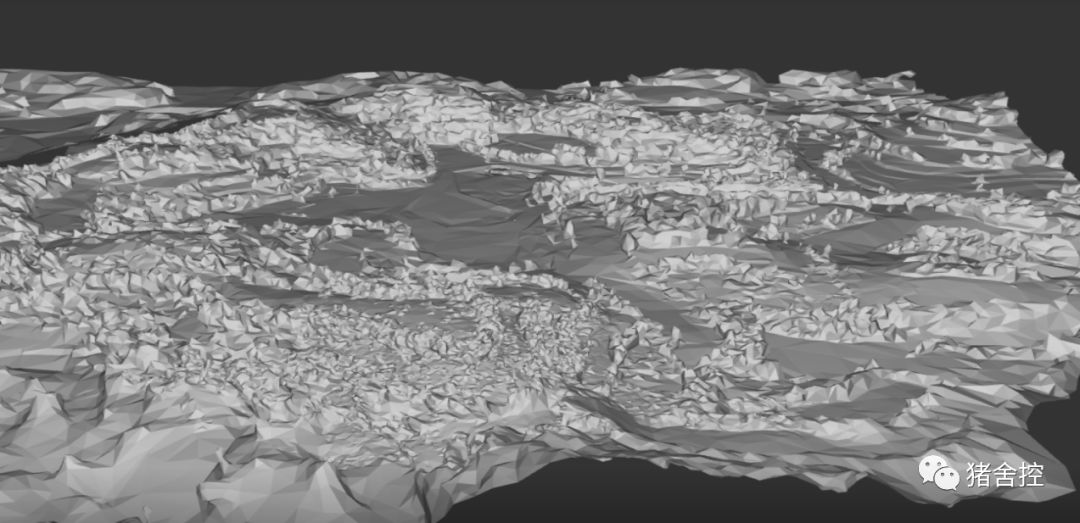

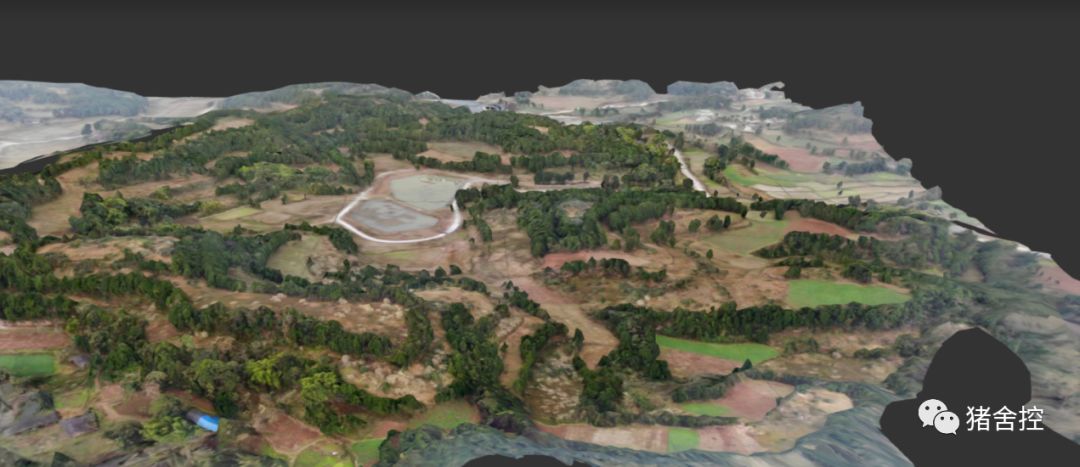

场地建模后截图

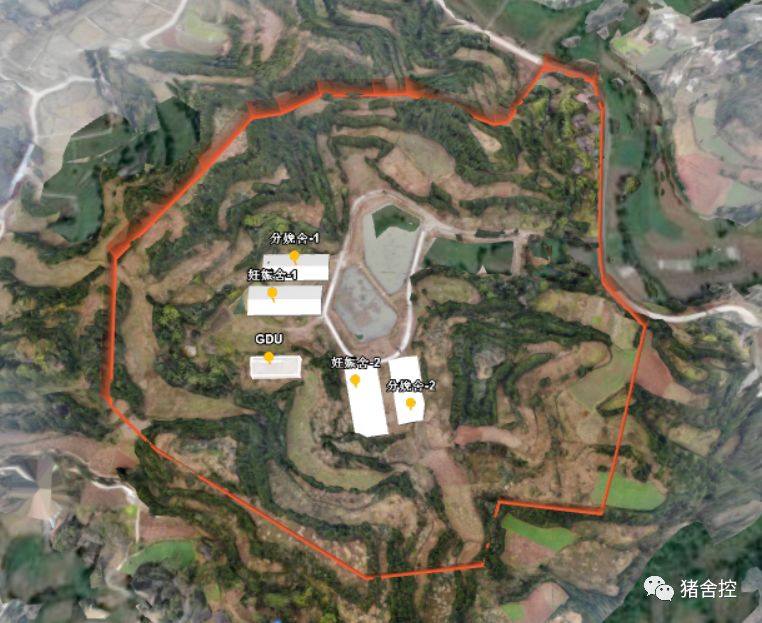

经过现场设计，我们奥维地图截图上等比例放下2条1500头能繁母猪的生产线（到产房结束）带GDU

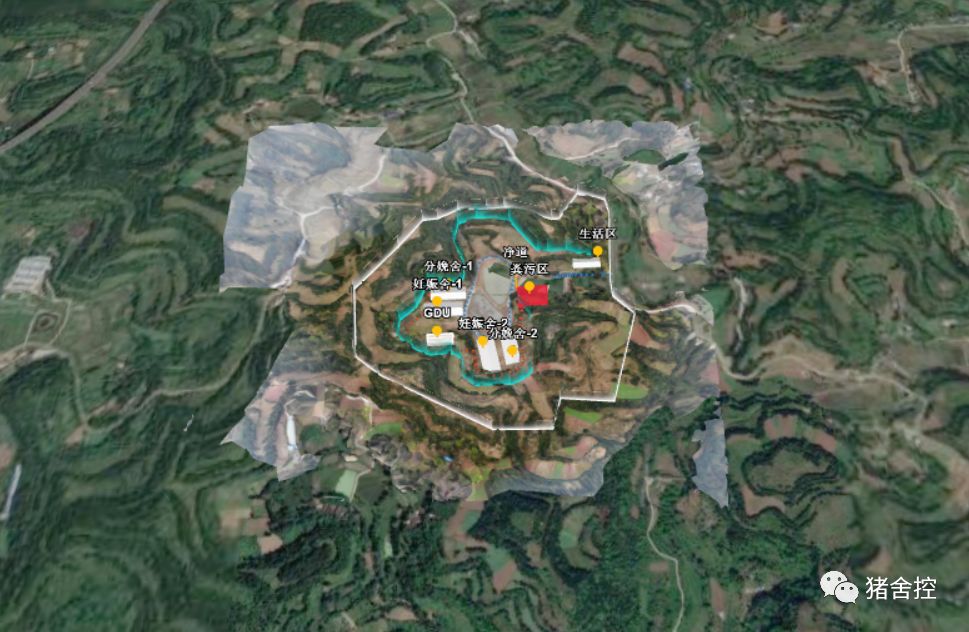

而且在非洲猪瘟依然横行的今天，我们的规划设计更应该考虑到整个猪场的安全防疫，甚至于从几公里之外的洗消中心就开始规划，Altizure星球建模的使用将使我们的设计从平面布局升级为3D立体布局。无论是对于一线选地工作者和项目团队，还有对于猪场老板都将更加直观、更加精确。而且
笔者认为有了Altizure建模，我们将获得以下好处：
1、提升效率：从航拍到整场规划仅需要1-2天。
2、节约成本：以往选地带着相关部门工作人员天天跑成本高。
3、设计更精确：设计结合地势地貌，规划更加合理细致。
4、汇报更简单：给领导、投资方、上级部门汇报将更简单。
下期，笔者将对场地修建中会用到的场地建模设计进行分享，谢谢！
图示项目模型链接：https://planets.altizure.cn/viewer?sid=5e0b74991b28bd094a779196
